Tuotteen Kuvaus

BMER Orbit Hydraulic Motor on päätypinnan öljynjakelutyyppinen ratahydraulimoottori.

Siirtymäalue on 100cc/r ja 750cc/r valittavissa. Se voi täyttää erilaisten laitteiden nopeuksien ja vääntömomenttien vaatimukset.

BMER Orbit -hydraulisen moottorin ominaisuudet ovat seuraavat:

1. Rullatyyppinen staattorin roottoriparirakenne, roottorin sykloidimuodon muokkaustekniikka, alhainen käynnistyspaine ja korkea hyötysuhde.

2. Vuosien kokemus käsittelystä ja valmistuksesta, integroi porttilevy ja venttiililevy yhdeksi. Kompaktimpi rakenne ja suurempi tehokkuus.

3. Tasapainolevyjen käyttö varmistaa moottorin vakauden alhaisilla nopeuksilla, joten se pystyy kestämään korkeaa hydraulipainetta.

4. Moottorin ulostuloakselia tukevat tuodut raskaat kartiorullalaakerit,

Vahva kyky kestää aksiaalisia ja radiaalisia kuormituksia, mikä tekee moottorista kestävämmän.

5. Moottorissa on korkeapaineinen akselitiiviste, Salli kuoripaine jopa 175 bariin, ei tarvita ulkoista öljyvuotoputkea kotelosta. Kun käytät kotelon ulompaa vuotoputkea, anna kuoren paineen olla enintään 200 bar.

Tämän sarjan moottorit sisältävät:

Vakiomoottorin liitäntälomake/Pyörien liitäntälomake/

Rakennesuunnittelu, kuten lentokoneen liitäntämuoto.

Erilaisten liitäntämuotojen avulla se voi korvata vastaavia tuotteita Kiinassa, Euroopassa ja Amerikassa, ja asiakkailla on laajempi valikoima tuotteita valittaessa.

Varotoimet käytössä ovat seuraavat:

1. Samanaikaista maksimivääntömomenttia ja enimmäisnopeutta EI suositella.

2. Suositeltu järjestelmän enimmäiskäyttölämpötila. on 82 astetta [180 astetta F].

3. Ajoittainen käyttö – alle 10 % jokaisesta minuutista.

Kotelon ulomman vuotoöljyputken liittämisen edut:

1. Saastumisenhallinta (huuhtelumoottorin kotelo).

2. Jäähdytysjärjestelmästä poistunut öljy haihduttaa lämpöä moottorista, mikä pidentää moottorin käyttöikää.

Ammattimaisena hydraulikomponenttien valmistajana Kiinassa yrityksemme on sitoutunut korkean teknologian tuotteiden ja valmistusteknologian kehittämiseen. Älä epäröi ottaa meihin yhteyttä, jos sinulla on kysyttävää.

Tekniset tiedot

Displ. cm³/r		100	125	160	200	230	250	300	350	375	400	475	540	650	750
Virtaus (LPM)	Jatkuva	45	45	60	70	70	75	80	80	75	75	75	75	75	75
Virtaus (LPM)	Ajoittainen	55	60	75	85	85	90	95	95	90	90	90	90	90	90
Nopeus (RPM)	Jatkuva	400	360	375	330	290	290	250	220	200	185	160	140	115	100
Nopeus (RPM)	Ajoittainen	520	490	470	425	365	350	315	270	240	220	195	170	138	120
Paine (baari)	Jatkuva	205	205	205	205	205	205	205	205	205	190	175	140	120	105
Paine (baari)	Ajoittainen	240	240	240	240	240	240	240	240	240	225	190	175	155	120
Vääntömomentti (N.m)	Jatkuva	260	325	450	530	625	700	810	905	990	1010	1085	980	1015	1050
Vääntömomentti (N.m)	Ajoittainen	350	450	590	750	870	980	1120	1285	1360	1360	1260	1380	1380	1370

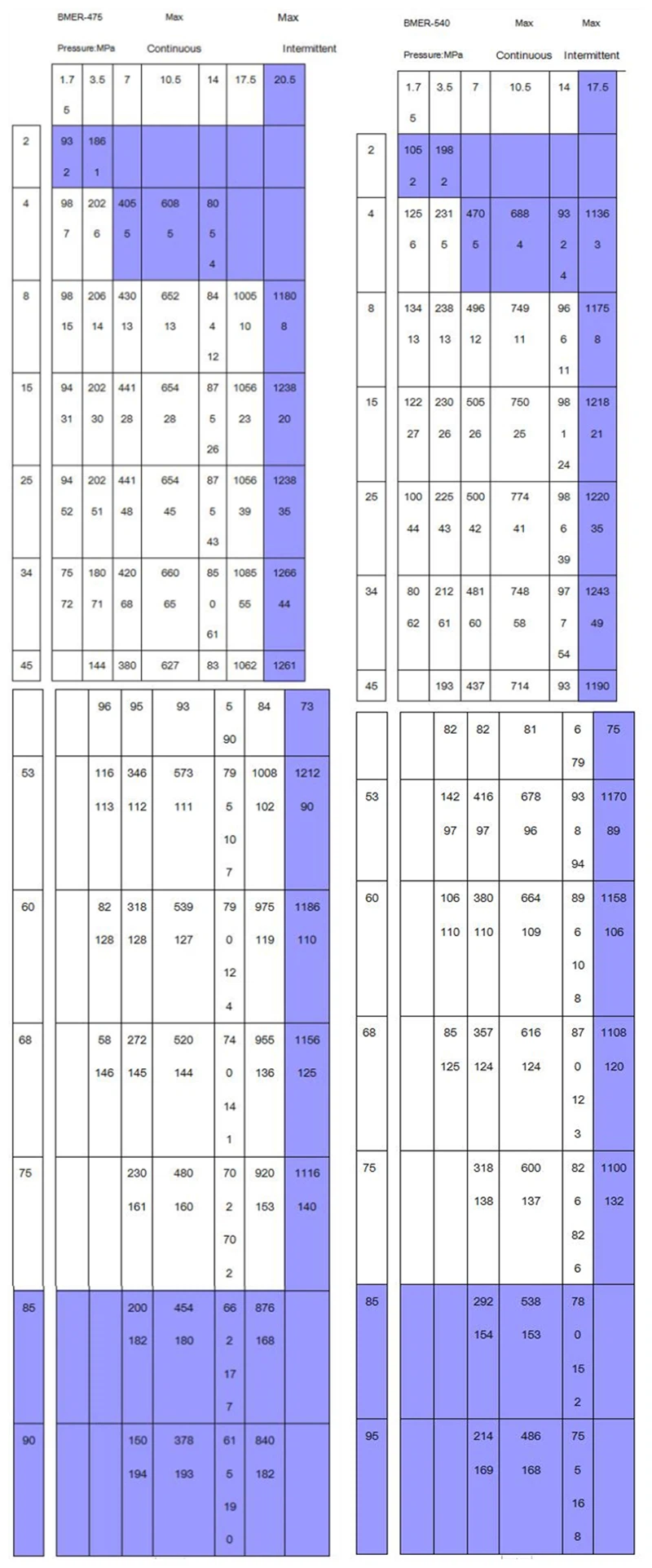

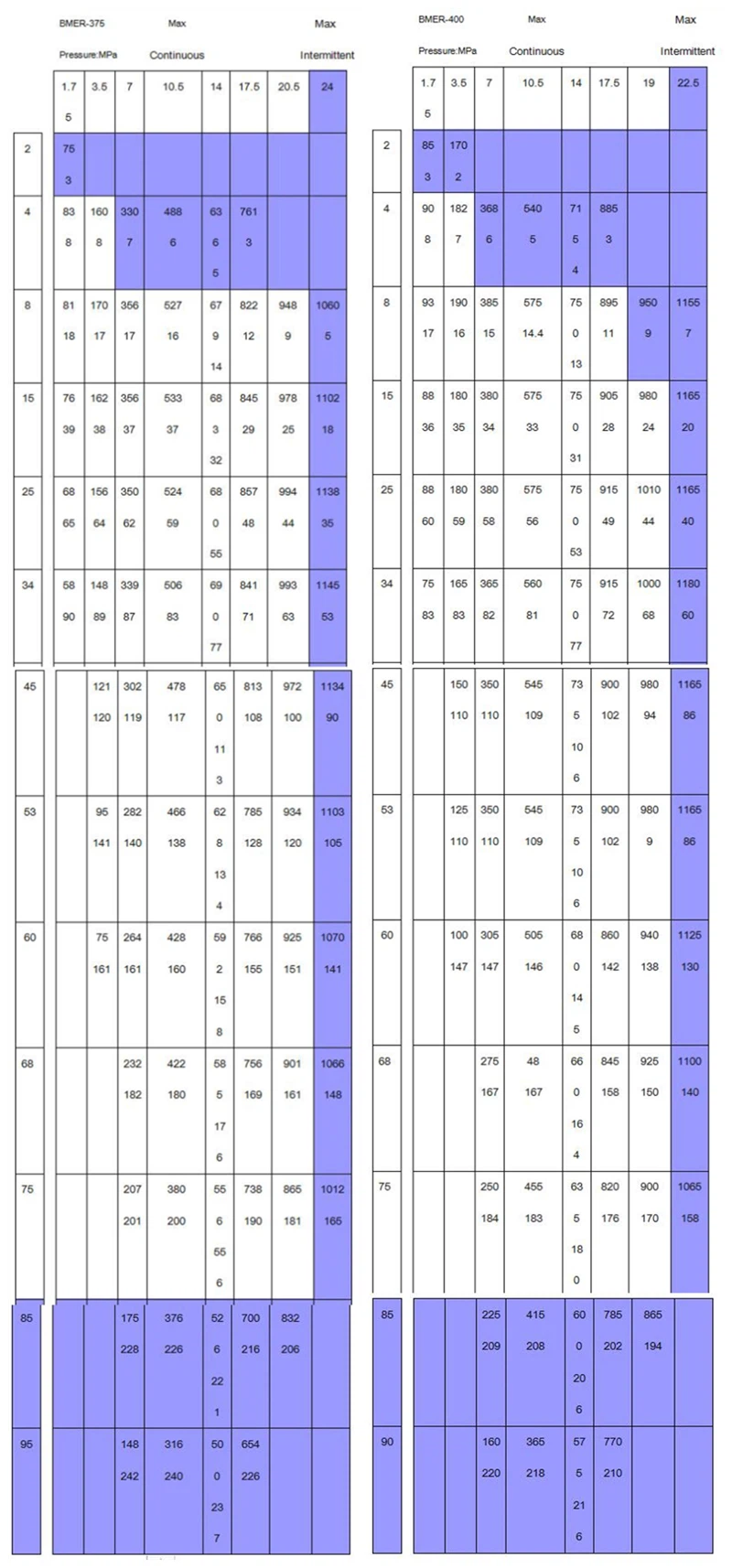

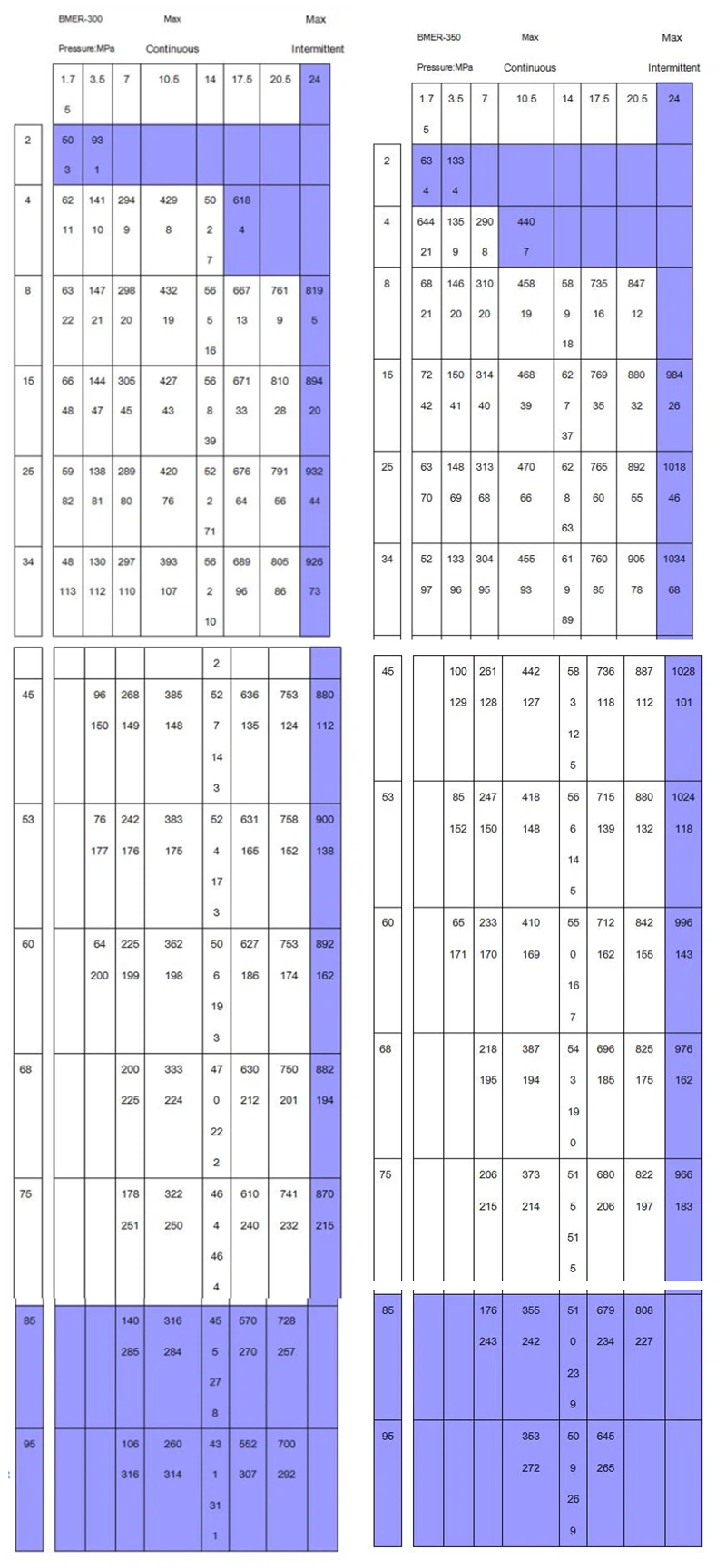

Suorituskykytiedot

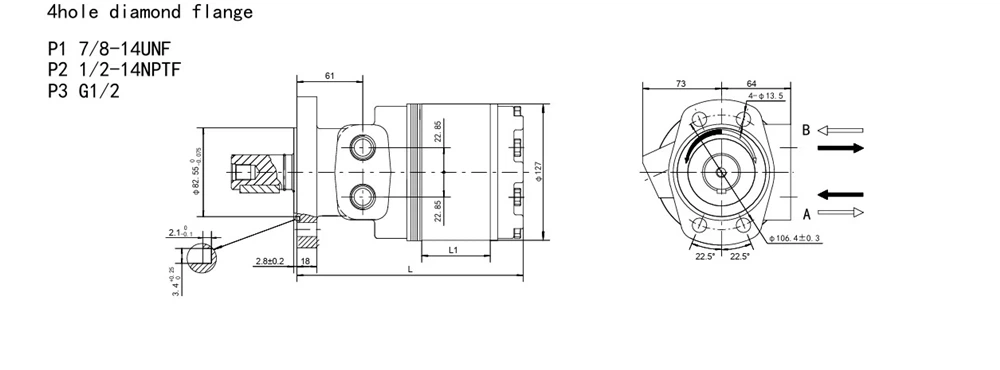

Mitat

Akselin mitat

Akselin pyörimissuunta

Sallittu akselitiivisteen paine

Tilaustiedot (GB-standardi: Valitse vuokaavio)

1	2	3		4		5		6		7
Koodi	Näyttö (CC/r)	Timantti, laippa, portti		Lähtöakseli		Kierto Suunta		Maali		Erikoistoiminto
BMER	100	P1	4-φ13,5 Timanttilaippa φ82,55x2,8, Portti 7/8-14 O-rengas	A1	Sylinterimäinen akseliφ31,75 Rinnakkaisavain 7.96X7.96X31.75	L	Vakio	N	Ei maalia	Ei mitään	Vakio
	125	P2	4-φ13,5 Timanttilaippa φ82,55x2,8, Portti 1/2-14NPTF	A2	Sylinterimäinen akseli φ32 Rinnakkaiskiila10X8X36			Q	Sininen
	160	P3	4-φ13,5 Timanttilaippa φ82,55x2,8, Portti G1/2	A3	Splainattu φ31.{1}}DP12/24
	200	P4	6-φ13,5 Timanttilaippa φ82,55x2,8, Portti 7/8-14 O-rengas	A4	Kartioakseli φ31,75 Rinnakkaiskiila 7,96X7,96X25,4
	250	P5	6-φ13,5 Timanttilaippa φ82,55x2,8, Portti 1/2-14NPTF	A5	Sylinterimäinen akseli φ25.4 Rinnakkaisavain 6,35X6,35X31,75
				A6	Sylinterimäinen akseli φ25 Rinnakkaiskiila 8X7X32
	300	P6	6-φ13,5 Timanttilaippa φ82,55x2,8, Portti G1/2	A7	Splined φ25.4 SAE6B6-25.32x20.6x6.25	R	Vastapäätä	B	Musta
	375	P7	4-φ13,5 Timanttilaippa φ82,55x2,8 portti 1/2-14NPTF-keskipisteväli 50,8	A8	Splinoitu 6-30x26x6
	400	P8	6-φ13,5 Timanttilaippa φ82,55x2,8, Levyliitoksen öljyportti 1/2	A9	Akselin jatke φ38.1 Rinnakkaisavain 7.96X7.96X31.75
								S	Hopeanharmaa
	475	P9	4-φ13,5 pyörä φ82,55x5 Portti 7/8-14 O-rengas	A10	Kartioakseli φ38.1 Rinnakkaisavain 9.52X9.52X25.4 (kaksiosainen)
				A11	Sylinterimäinen akseli φ35 Rinnakkaisavain 10X8X45
	540	P10	4-φ13,5 Pyörän laippa φ82,55x5 Portti 1/2-14NPTF	A12	Sylinterimäinen akseli φ38.1 Rinnakkaisavain 9.52X9.52X42
	650	P11	4-φ13,5 Pyörän laippa φ82,55x5 Portti G1/2	A13	Kartioakseli φ38.1 Erikoislentokoneeseen Rinnakkaisavain 7,96X7,96X31,75
	700	P12	Lentotyötrukki Pyörän lasku, Pilot φ82.55 Portti 9/16-18unc O-rengas
	750	P13	Lentotyötrukki Pyörän lasku, Pilotin φ82.55 portti 1/2-14NPTF
		P14	Lentotyötrukki Pyörän lasku, Pilot φ82.55 Portti G1/2

Huomautus: Kun taulukkoa käytetään, täytä vasemman rivin koodi viiva-alueelle ja anna meille, jonka kooditiedot koostuvat rakenteesta, siirtymästä, asennuslaipasta. lähtöakseli ja portit. Jos määrityksiä ei ole taulukossa tai sinulla on erityisvaatimuksia, ota meihin yhteyttä (whatsapp+8615106778662).

FAQ

K: Mikä on toimituspäivä tilauksen tekemisen jälkeen?

V: Se riippuu siitä, ovatko ostamasi tuotteet varastossa. Jos meillä on varastoa, voimme järjestää lähetyksen 2-3 päivässä. Jos ei, toimitusaika määräytyy tehtaan tuotantoajan mukaan.

K: Jos tuotteet eivät täytä vaatimuksia, kuinka ratkaista ongelma?

V: Jos tuotteet eivät ole asiakkaan näytteiden mukaisia tai niissä on laatuongelmia, yrityksemme on vastuussa.

K: Kuinka vääntömomentti lasketaan?

V: Laskentakaava on seuraava:
Vääntömomentti (Nm) {{0}} siirtymä (cc/rp) x käyttöpaine (MPa) x 0,16 (kerroin)
Funktionaalisen lauseen mukaan: Vm (ml per radiaani) × w (radiaani sekunnissa) × p (MPa, paine-ero) × (hydraulisen moottorin kokonaistehokkuus) {{0}} w (radiaani sekunnissa) × T (Nm); joten T =Vm×P×η; jossa millilitra per radiaani Vm muunnetaan millilitraksi per kierros ja se on jaettava luvulla 2π, joka kerrotaan 0,16:lla.
Siirtymä näkyy tuotteen etiketistä. Työpaine riippuu orbit-hydraulimoottorin sisäänkäynnissä olevasta painemittarista. Kun tiedät nämä kaksi arvoa, voit laskea ratahydraulimoottorin lähtömomentin tällä hetkellä.

K: Millainen moottoripiiri on olemassa?

V: Hydraulimoottoripiirissä on sarja- ja rinnakkaiskytkentä.
